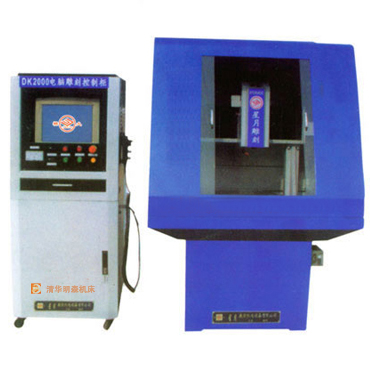

XYDK4030S型数控雕刻机
XYDK4030S型数控雕刻机主要特点：
1、机床关键部件采用高强度铸件制造，结构合理，刚性高，减震性强。
2、机床导轨采用高精度矩形直线导轨副和高精度滚珠丝杆副传动，运行平稳，灵活加工精度高。
3、采用日本PANASONIC全数字交流伺服驱动系统。
4、采用精密高速变频电主轴加工。
5、采用台湾SYNTEC高速铣床CNC系统。
6、采用德国进口高精密数控机床专用轴承支承。
7、可广泛应用于五金冲模、滴塑模、高频模、三维模雕等行业的雕刻加工。
主要机械性能指标：
|
序
号 |
性能指标项目 |
标准值 |
序
号 |
性能指标项目 |
标准值 |
|
1 |
X、Y、Z定位精度 |
±O．02mm |
8 |
电主轴功率 |
7．5KW |
|
2 |
X、Y、2重复定位精度· |
±O．005mm |
9 |
主轴转速 |
6000，24(300RPM |
|
3 |
工作台平面度 |
<O．02mm |
10 |
运动和雕刻最高速度 |
5000mm／min |
|
4 |
X／Y、X／Z、Y厦垂直度 |
0．02／400 |
11 |
刀具夹持直径 |
03一巾10 |
|
5 |
X、Y、Z工作行程 |
400X300X150(200) |
12 |
机床净重 |
1300Kg |
|
6 |
工作台尺寸 |
5．38x450 |
13 |
机床外形尺寸 |
1260X1420x1880 |
|
7 |
X、Y、Z主轴控制分辨率 |
O．001mm |
14 |
电源总功率 |
单相交流220V／4KW | | |
| | |
